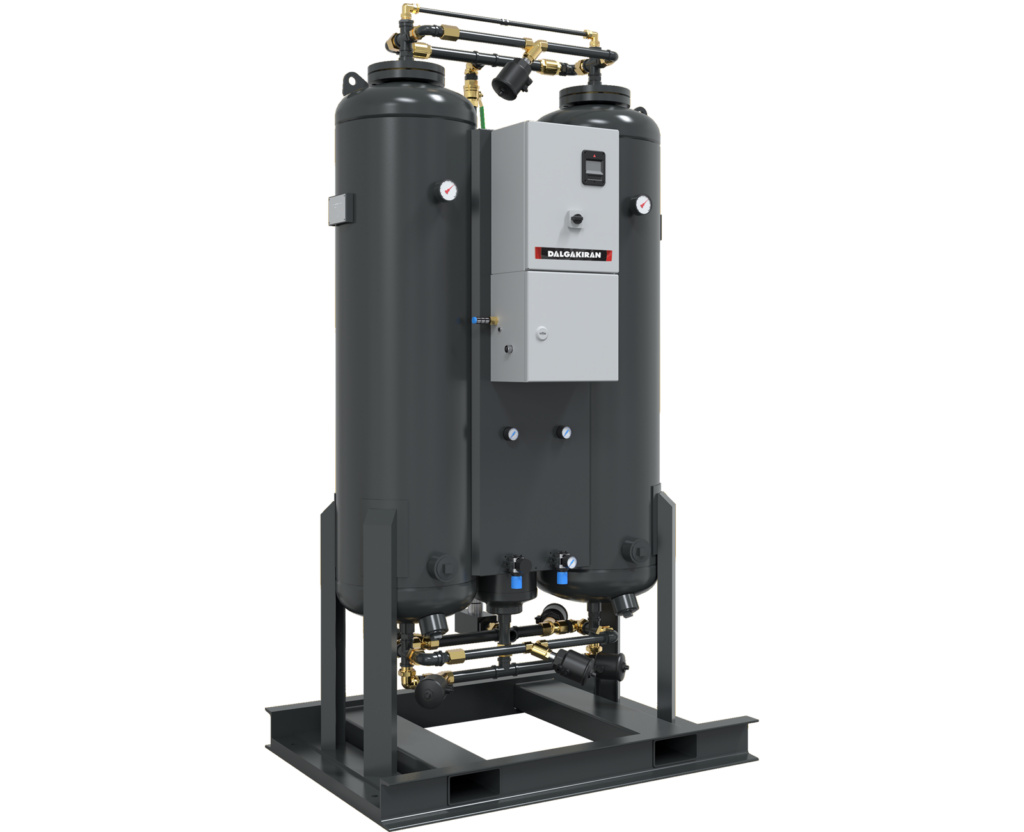

DGN Nitrogen Generator

Compact design, full automated operation
Replaces manifold usage
Touch Screen PLC for controlling the complete system
New design silencer that operates at lower noise levels during pressurization and purge
Durable piston valves for long-life operation
The purity and capacity of nitrogen gas is designed to meet customer requirements (Nitrogen Purity 95%~99.999% is available)
Minimum maintenance cost
Lower air-to-nitrogen (A/N) ratios and energy consumption

Nitrogen is separated from oxygen and enriched with the Carbon Molecular Sieve (CMS) adsorbent used in Dalgakıran Pressure Swing Adsorption (PSA) type Nitrogen generators.

Carbon Molecular Sieve (CMS) allows nitrogen to pass through the line by adsorbing oxygen and water vapor molecules under a certain pressure. Nitrogen Generator produces nitrogen gas through two adsorption tanks filled with Carbon Molecular Sieve (CMS).

Clean and dry air is directed to one of the tanks in a sequential manner for the adsorption process. The Carbon Molecular Sieve (CMS) in the tank adsorbs oxygen and water vapor molecules and keeps them in its pores, allowing nitrogen molecules to pass through. Thus, nitrogen gas is produced (Purity levels can be between 95-99.999% depending on the areas of use and customer expectations).

Standard

• Nitrogen Tanks • Silencer • Mini PLC • Tank Manometers • Proportional Valve

Optional

• Dew Point Sensor Kit • Flowmeter Kit • Carbolescer • T Filter • Oxygen Analyzer Kit • Pressure Regulator • 3-Way By-Pass Valve Kit • HMI Color Touch Screen PLC • Buffer Tank • Oil Indicator

Model	Free Nitrogen Delivery @ Following Purity Level (Nm³/h)
Model	95%	97%	98%	99%	99.50%	99.90%	99.95%	99.99%	99.995%	99.999%
DNG 140	27,5	23,4	23	15,3	12	9,8	8,3	4,7	3,7	2,9
DNG 185	36,7	31,3	30,8	20,4	16,1	13,1	11,1	6,2	4,9	3,9
DNG 225	45	38,3	37,7	24,9	19,7	16,1	13,6	7,6	6	4,8
DNG 360	71,5	60,9	59,9	39,7	31,3	25,6	21,6	12,1	9,5	7,6
DNG 475	94,7	80,6	79,3	52,5	41,4	33,8	28,7	16,0	12,6	10
DNG 640	127,9	108,9	107,2	71	55,9	45,7	38,7	21,7	17,0	13,5
DNG 700	146,5	124,7	122,8	81,3	64,1	52,4	44,4	24,8	19,5	15,5
DNG 810	162,7	138,5	136,4	90,3	71,2	58,2	49,3	27,6	21,6	17,2
DNG 1065	213	181,3	178,5	118,2	93,2	76,2	64,5	36,1	28,3	22,5
DNG 1300	260,6	221,8	218,3	144,6	113,9	93,2	78,9	44,1	34,6	27,6
DNG 1580	316,8	269,6	265,4	175,7	138,5	113,3	95,9	53,7	42,1	33,5
DNG 1750	349,5	297,4	292,8	193,9	152,8	124,9	105,8	59,2	46,5	37
DNG 1940	387,2	329,5	324,5	214,8	169,3	138,4	117,2	65,6	51,5	41
DNG 2610	523,6	445,6	438,7	290,4	228,9	187,2	158,5	88,7	69,6	55,4
DNG 3050	610,6	519,6	511,6	338,7	266,9	218,3	184,9	103,5	81,2	64,6
DNG 3660	430,5	622,9	613,3	406,1	320	261,7	221,5	124	97,3	77,4
DNG 4500	902,8	768,3	756,5	500,8	394,7	322,8	273,3	153	120	95,5
DNG 5290	1058	900,4	886,5	587	462,6	378,3	320,3	179,3	140,7	111,9
DNG 6100	1220,1	1038,3	1022,3	676,8	533,5	436,2	369,3	206,7	162,2	129,1
DNG 7340	1468,7	1249,9	1230,7	814,8	642,2	525,1	444,6	248,8	195,3	155,4
